Schallschutz

Flankenübertragung, Überlegung bei "leichten" Aussenwänden

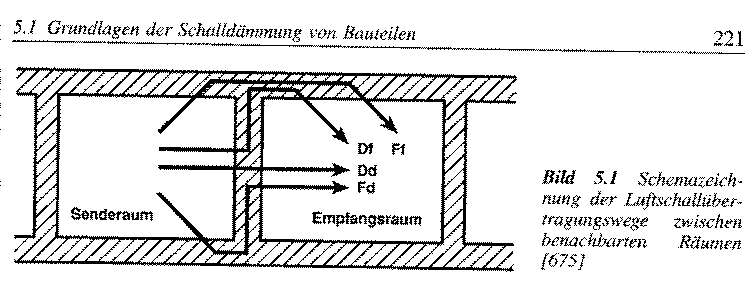

Flankenübertragung Ff

Beispiel :   Geschosswohnungsbau,

Trennwand zwischen zwei Wohnungen mit 24 cm Kalksandvollstein - Mauerwerk Steinrohdichteklasse 1.8, verputzt.

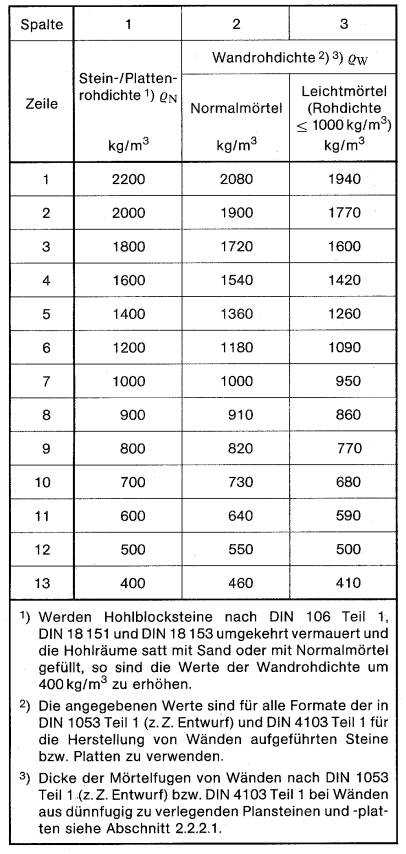

flächenbezogene Masse = 1720 *0,24 + (2* Putz) 2* 15 = 443 kg/m2

Aussenwand 36,5 Leichthochlochziegel mit LM 36 Steinrohdichteklasse 0.6, verputzt.

flächenbezogene Masse 590 * 0,365 + (Putz) 15 + 30 = 260 kg/m2

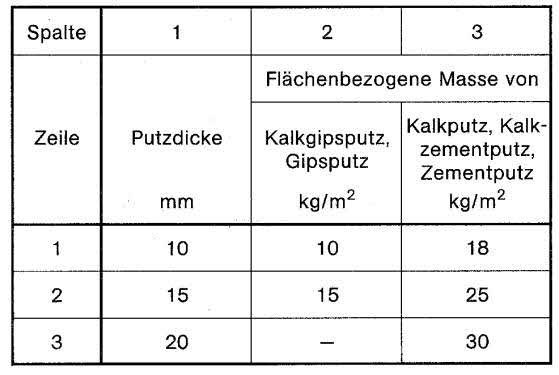

Tabelle 4:  Flächenbezogene Masse von Wandputz

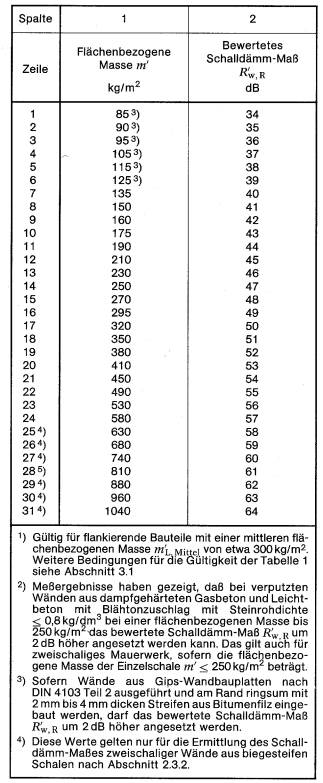

Bewertetes Schalldämmmass aus vorstehender Tabelle für:

Ks- Wand: Zeile 21 = 54 dB

Leichtziegelwand: Zeile 14 = 47 dB

Rechenweg Näherung Flankenübertragung:

Ermittlung Schnellepegeldifferenz D_v   = 16 dB (siehe Grafik unten) aus flächenbezogenen Massen: m₁ / m₂ = 260 / 443 = rd. 0,6

Der Abstrahlgrad ist bei allen Wänden gleich (=verputzt). Es sind 3  flankierende Bauteile vorhanden. Annahme: alle Wandflächen sind gleich  gross.

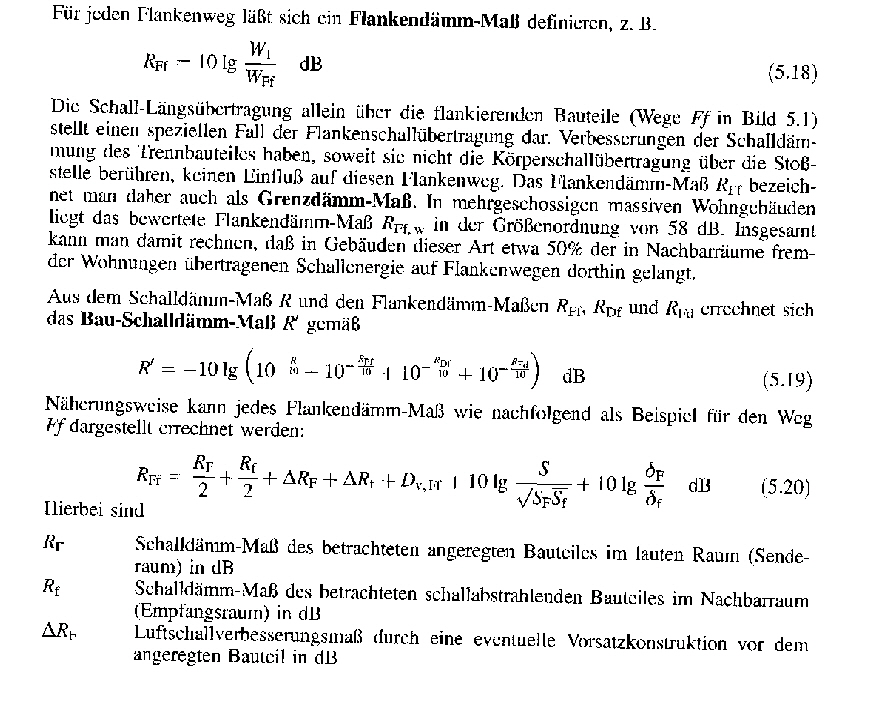

R_Ff = R_F /2 + R_f /2 + DR_F + DR_f + D_v,Ff +10 lg d_F/d_f dB

DR_F und DR_f entfällt, da keine Vorsatzkonstruktionen vorhanden sind.

R_Ff = 47/2 +47/2 + 16 + 10 lg (1/3)  = 58 dB

Das bewertete Flankendämmmass (58 dB) liegt über dem der Trennwand aus Kalksand - Vollsteinen (54 dB).

Leichte Umfassungswände haben keinen nennenswerten Einfluss auf die Gesamtschalldämmung bei nebenliegenden Wohnungen.

Literatur: DIN 4109 und Fasold/Veres Schallschutz + Raumakustik in der Praxis
